No campo da construção de energia, as estações de distribuição de 10 kV servem como centros cruciais no sistema de fornecimento e distribuição de energia, atuando como estações de transferência para transmitir energia da rede aos usuários-finais. Entre eles, o transformador-do tipo seco de 10kV é o “coração” desta estação de transferência. Desde que os transformadores-do tipo seco foram introduzidos na China vindos do exterior no final da década de 1980, sua taxa de crescimento anual ultrapassou 25%, tornando-se a tendência dominante nas salas de distribuição devido às vantagens na conservação de energia, proteção ambiental e desempenho. O transformador tipo seco de 150 kva, por ser modelo comumente utilizado, é amplamente aplicado em diversos cenários como parques industriais e complexos comerciais. Após a instalação de um novo transformador-seco, os testes de handover elétrico são essenciais para garantir seu comissionamento seguro. JINSHANMEN TECHNOLOGY CO., LTD, um fabricante profissional, produz principalmente transformadores de potência imersos em óleo, transformadores de potência do tipo seco-(incluindo o transformador do tipo seco de 150 kva), transformadores de potência em espiral tridimensionais imersos em óleo, transformadores de potência em espiral tridimensionais-do tipo seco, transformadores de potência em espiral-à prova de explosão de mineração, mineração subestações móveis-à prova de explosão, transformadores de potência de liga amorfa, transformadores de potência reguladores de capacidade de carga, transformadores-secos para locomotivas, bem como subestações pré-fabricadas, subestações modulares, subestações tipo caixa de energia eólica, quadros de distribuição de alta e baixa tensão e outros equipamentos de transmissão e distribuição. Enquanto isso, a empresa também fornece suporte técnico para equipamentos relacionados, como o transformador de distribuição montado em bloco.
1. Análise de aplicação de transformadores do tipo-seco de 10kV
Transformadores do tipo-seco de 10kV são amplamente utilizados em sistemas de energia, caracterizados pelo ar como meio de resfriamento. Sua estrutura simples, manutenção conveniente, longa vida útil, alta confiabilidade e forte retardamento de chama reduzem significativamente a carga de trabalho de manutenção. Podem ser instalados em centros de carga, tornando-os cada vez mais valorizados e promovidos. Comparado com transformadores-imersos em óleo, oTransformador tipo seco de 150 kvatem vantagens óbvias: baixa perda e alta eficiência - a série SC(B)9 reduz as perdas em 10% em comparação com o novo padrão nacional atual (GB/T10228); boa resistência à umidade, capaz de operação normal com 100% de umidade sem secar após desligamento; não há necessidade de uma sala de transformadores separada, manutenção de elevação do núcleo ou vigas de suporte-de carga, economizando espaço de engenharia civil; sem petróleo, evitando emissões de gases tóxicos e poluição ambiental, e eliminando a necessidade de poços de coleta de petróleo, reduzindo custos de engenharia civil. Além disso, apresenta baixo ruído, resistência ao fogo, tamanho pequeno, peso leve, fácil instalação, baixa descarga parcial (geralmente abaixo de 10PC), forte resistência a curto-circuito, baixos custos de operação e manutenção e vida útil de 30-anos. Ele também é equipado com proteção diferencial, sobrecorrente, corrente de sequência zero de 10kV, sobrecarga e temperatura. Dentre elas, proteções diferenciais e de sobrecorrente acionam disparo para chaves laterais de 35kV e 10kV; A proteção de corrente de seqüência zero de 10kV desarma a chave lateral de 10kV; proteção contra sobrecarga e temperatura enviam alarmes. Semelhante ao transformador tipo seco de 150 kva, o transformador de distribuição montado em bloco também possui alta confiabilidade operacional, e a JINSHANMEN TECHNOLOGY CO., LTD fornece soluções técnicas abrangentes para ambos.
2. Objetivos e Requisitos do Teste
2.1 Objetivos do Teste
O principal objetivo dos testes de transferência elétrica para transformadores do tipo-seco de 10kV é verificar as propriedades mecânicas entre enrolamentos e condutores, equilíbrio de resistência do enrolamento, confiabilidade e sensibilidade da proteção e outros indicadores de desempenho em relação às especificações técnicas. Isso garante que o transformador tipo seco de 150 kva e outros modelos operem com segurança após o comissionamento. Para equipamentos como o transformador de distribuição montado em bloco, uma verificação de desempenho semelhante também é necessária antes da operação.
2.2 Requisitos de Segurança para Equipamentos de Teste
A potência de teste deve adotar o sistema "um switch por máquina", conectado a um protetor de vazamento com corrente de fuga nominal menor ou igual a 30mA e tempo de ação<0.1ms. The test instrument shell must be well grounded with a grounding wire cross-section ≥5mm², and power cords must be undamaged and non-aging. Knobs should rotate smoothly without interruptions or sudden jumps. Multimeters, megohmmeters, current-voltage meters, mobile power strips, insulating gloves, and boots must be qualified and within the validity period. Tools should have good insulation. A safety warning area must be set up to prohibit unauthorized access, and operators must hold relevant qualifications. These requirements also apply to tests for the pad mounted distribution transformer.

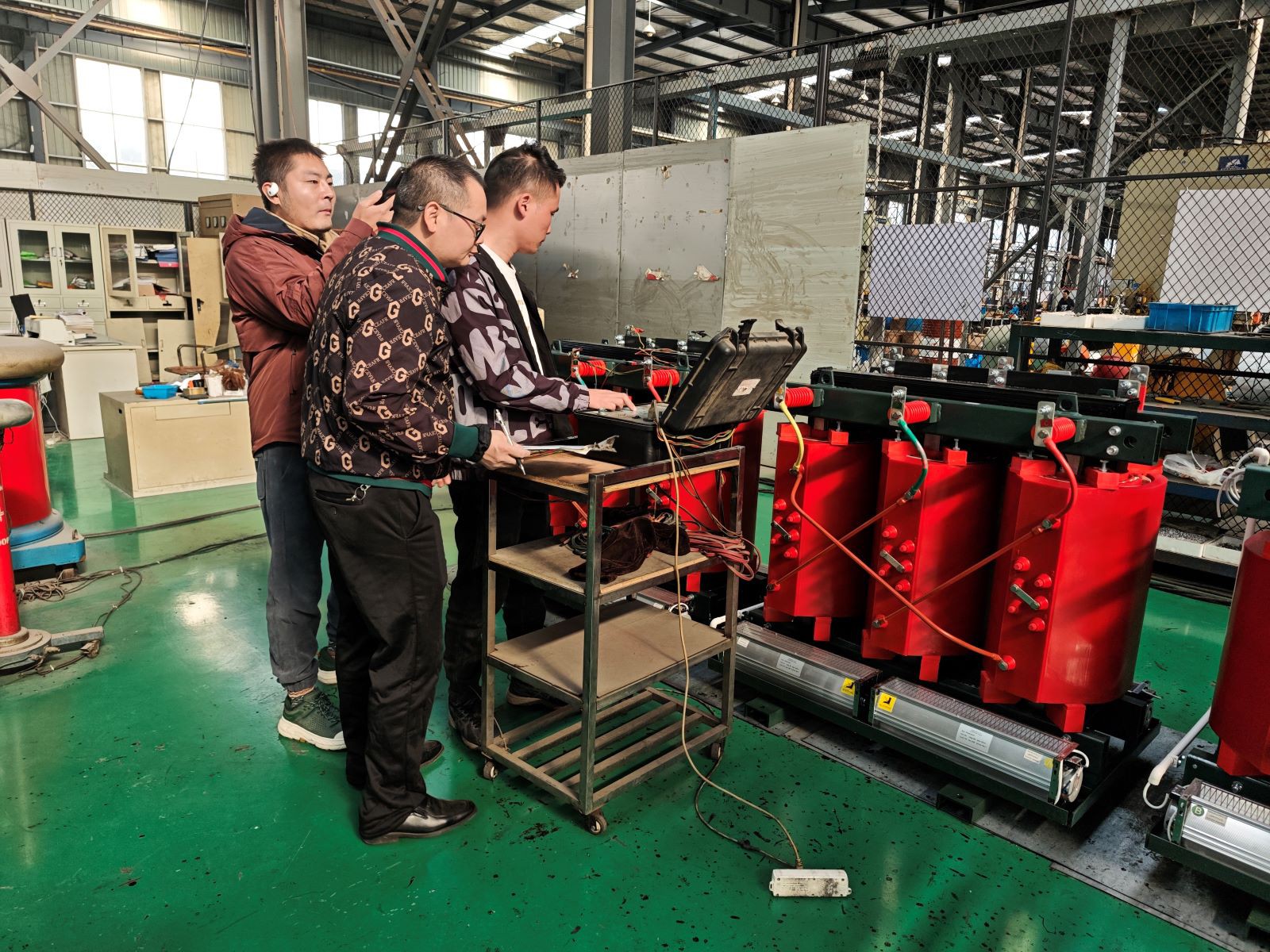

3. Procedimentos, métodos e requisitos de teste
3.1 Medição da resistência CC de enrolamentos com buchas
Para transformadores com capacidade menor ou igual a 1600kVA (como o transformador tipo seco de 150 kva), a diferença mútua entre as medições de fase deve ser<4% of the average value, and between line measurements <2% of the average value. Unbalance rate = [(Maximum three-phase measured value - Minimum three-phase measured value) / Three-phase arithmetic average value] × 100%. Measurement methods: Use an inductive load quick-measuring ohmmeter in accordance with its technical requirements; for a double-arm bridge, wire as shown in Figure 1; for a single-arm bridge measuring high-resistance windings, subtract the lead resistance. Compare with the factory test value at the same temperature: the change should not exceed 2%. Convert resistances at different temperatures using the formula: Rx = Ra × (T + tx) / (T + ta), where Rx = resistance at tx, Ra = measured resistance at ta, T = conversion coefficient (235 for copper, 225 for aluminum), tx = target temperature, ta = measurement temperature.
3.2 Verificando a taxa de transformação de todos os taps
Verifique a relação de transformação em todas as posições de tap. A proporção deve ser consistente com os dados da placa de identificação do fabricante e seguir as regras de proporção de transformação. O desvio permitido para o tap nominal é de ±0,5%, e para outros taps, dentro de 1/10 do valor da impedância do transformador (mas não excedendo 1%). Esta verificação é igualmente importante para o transformador tipo seco de 150 kva etransformador de distribuição montado em almofadapara garantir a precisão da regulação de tensão.
3.3 Verificação do grupo de conexão do enrolamento e polaridade
Esta verificação garante operação paralela e polaridade de proteção, geralmente usando o método DC: conecte uma bateria seca a AB, BC, AC (A positivo, B negativo) e observe a direção e o valor máximo do voltímetro de baixa-tensão (a positivo, b negativo). O grupo de conexão e a polaridade corretos são essenciais para o funcionamento coordenado do transformador tipo seco de 150 kva com os demais equipamentos.
3.4 Medição da Resistência de Isolamento de Enrolamentos com Buchas
Para transformadores do tipo-seco de 10kV, use um megôhmetro de 2.500V, 5.000V ou 10.000MΩ+ para medições do lado primário para terra e fase{7}}para{8}}fase do lado primário. Para transformadores de 10.000/400 V, use um megôhmetro de 500 V para o lado secundário. A resistência de isolamento não deve ser inferior a 70% do valor do teste de fábrica. Este índice reflete diretamente a confiabilidade do isolamento do transformador tipo seco de 150 kva.
3.5 Teste de tensão suportável CA
Transformadores com tensão nominal de enrolamento<10kV require an AC withstand voltage test with a 50Hz power supply and a nearly sinusoidal waveform (wiring as shown in Figure 2). The current-limiting resistor is selected at 0.2-1.0Ω/V. To measure capacitive current, connect a milliammeter and a parallel short-circuit protection switch to the high-voltage coil tail of the test transformer. This test simulates the actual operating conditions of the 150 kva dry type transformer and verifies insulation durability.
4. Conclusão
Os testes de transferência elétrica para transformadores do tipo-seco de 10kV (incluindo o transformador do tipo seco de 150kva) são essenciais para garantir uma operação segura e confiável. Através da implementação rigorosa dos métodos de teste acima e da análise de dados, o status de desempenho do transformador antes do comissionamento pode ser totalmente controlado, evitando possíveis falhas.TECNOLOGIA CO. DE JINSHANMEN, LTD, com seus recursos profissionais de pesquisa e desenvolvimento e produção, não apenas fornece transformadores do tipo seco-e transformadores de distribuição montados em bloco de alta{0}}qualidade, mas também oferece orientação técnica para teste e comissionamento, contribuindo para a operação estável do sistema de fornecimento e distribuição de energia.
